Die Übergangsfrist zur Umsetzung der SIA-Norm 384/6:2021 ist beendet. Somit muss die Dichtheit- und Durchflussprüfung für Erdwärmesonden elektronisch gemessen werden. Bei uns stehen Geräte des Typs H-EP PN40 «All-in-One»-Automaten zur Prüfung von Erdwärmesonden im Einsatz. Ein wichtiger Schritt für eine kompromisslose Qualitätssicherung.
Eintrag vom 31.03.2026

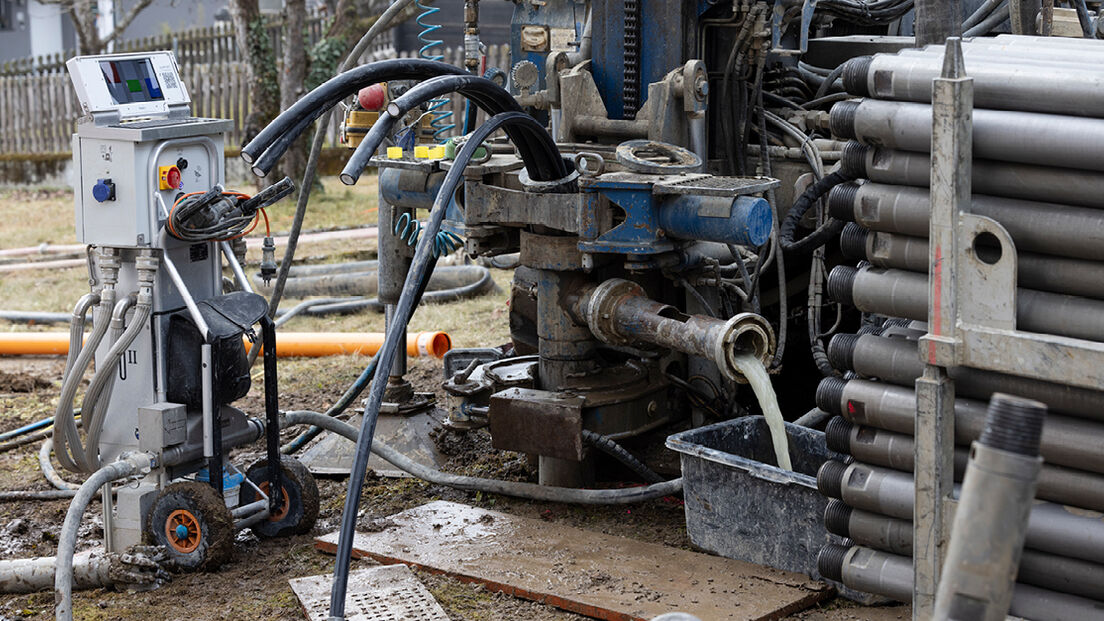

Bei der Geotherm AG stehen mittlerweile einige Geräte des Typs H-EP PN40 «All IN ONE» Automaten zur Prüfung von Erdwärmesonden im Einsatz. Die Prüfungen und Auswertungen erfolgten gemäss SIA 384/6: 2021. Der Automat prüft alle marktüblichen Erdwärmesonden Typen. Dabei gibt er Live-Feedback und erstellt ein abgabefertiges Prüfprüfprotokoll. Der Automat kann zur Hinterfüllung, Spülung, Durchfluss und Differenzdruckprüfung sowie die Dichtheitsprüfung nach Anhang B2 der SIA 384/6 verwendet werden. Ein wichtiger Schritt für eine kompromisslose Qualitätssicherung für alle am Projekt Beteiligte.
Durchfluss 0 – 18m3/h
Dichte 0 – 2.5kg/l
Einpressdruck -1 – 50bar
Darstellung von Durchfluss, Einpressdruck, Sondenkopfdruck (per zusätzlichen Bluetooth-Sensor), Dichte, Volumen. Der Fortschritt wird dargestellt sowie die Abweichungen zum Sollwert farblich hervorgehoben (per Screensaver-Focus-Mode)
Überlastschutz: berechnet und überwacht zulässigen Kopf- und Aussendruck und reguliert vollautomatisch den Sonden-Vordruck (errechnet gemäss Sondentyp und Hinterfüllungsdichte)
Fortschrittsdarstellung der Hinterfüllung
Hinterfüllungsmessung an reinigungsfreundlichem 1"-Anschluss
Mit Echtzeitberechnung für erforderliche Spüldauer
SIA 384/6-Spülung nach F.6 für Sand und Kies
SIA 384/6-Spülung nach F.6 «Worst Case»
Spülung über Anschluss an Hydranten oder über externe Spülpumpe (z.B. Engeo externer Spülwagen) Ansteuerung der externen Spülpumpe erfolgt direkt über die geschaltete Steckdose am HEP
Durchfluss: 0 – 6 m³/h (0 – 100 Liter/min)
Mit Live-Anzeige und kontinuierlicher Auswertung
Komplett-Messung mit Einzelkreiserfassung (Messung von Einzelkreisen, 2 Kreisen in Serie (mit Aufteilung in Kreis 1 und 2) oder Parallelanschluss wählbar)
Bis 60 bar für alle marktüblichen Sonden Typen (laufend aktualisiert mit «Over-the-Air»-Update)
EWS 25 PN16
EWS 32 PN16
EWS 40 PN16, EWS 40 PN20
EWS 50 PN16, EWS 50 PN20, EWS 50 PN25, EWS 50 PN30
GEROtherm® Vario D40 L180-250m PN16-PN20
GEROtherm® Vario D40 L100-160m PN13.4-PN16
GEROtherm® Vario D32 L100-160m PN13.4-PN16
GEROtherm® Flux D43 L240-410m PN14-32
JANSEN hipress
FLUX de 43
FLUX de 53
JANSEN powerwave
Auf Kundenwunsch neue Sonde implementierbar
Berechnet notwendigen und zulässigen Prüfdruck selbstständig
Checkt die Sondensicherheit an Kopf und Fuss der Sonde damit während der Prüfung keine Schäden entstehen
Mit Live-Messung und Statusanzeige
Resultate werden Live bewertet
Generiert automatisch ein fälschungssicheren PDF-Prüfbericht und Mess-Rohdaten lassen sich per csv-Datei exportieren.
Der Export erfolgt über einen USB‐Stick oder lässt sich bequem per E-Mail versenden.
